Khi đầu tư vào một hệ thống điện mặt trời áp mái, phần lớn sự quan tâm của khách hàng thường đổ dồn vào hiệu suất của inverter, công nghệ cell pin hay thương hiệu của tấm pin năng lượng mặt trời. Tuy nhiên, có một chi tiết kỹ thuật vô cùng quan trọng nằm ở mặt sau của tấm pin mà ít người chú ý đến, đó chính là hộp đấu nối (Junction Box) và chỉ số chống nước, chống bụi của nó.
Là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp và thi công năng lượng tái tạo, Ánh Dương Solar luôn đặt tiêu chuẩn kỹ thuật vật tư lên hàng đầu để đảm bảo hệ thống vận hành bền bỉ suốt hàng chục năm. Bài viết dưới đây sẽ phân tích chi tiết về tiêu chuẩn IP Rating trên hộp đấu nối của tấm pin năng lượng mặt trời và lý do tại sao thông số này lại quyết định sự sống còn của toàn bộ hệ thống.
Hộp đấu nối (Junction Box) là gì và vai trò của nó đối với tấm pin năng lượng mặt trời?
Hộp đấu nối là một hộp nhựa kỹ thuật nhỏ được gắn cố định ở mặt sau của tấm pin năng lượng mặt trời. Mặc dù có kích thước nhỏ gọn, bộ phận này lại gánh vác những nhiệm vụ cốt lõi:
- Nơi tập trung dòng điện: Là điểm quy tụ các dải đồng mỏng (Ribbon) nối từ các chuỗi tế bào quang điện (Solar Cells) bên trong tấm pin.
- Tích hợp Diode Bypass (Điốt vượt dòng): Bảo vệ tấm pin năng lượng mặt trời khỏi hiện tượng quá nhiệt (Hot-spot) khi một phần bề mặt bị che khuất bóng râm.
- Điểm kết nối cáp DC: Là nơi gắn liền cáp điện chuyên dụng để truyền tải dòng điện một chiều ra bên ngoài kết nối với các tấm pin khác hoặc về Inverter.
Vì nằm ở mặt sau, hộp đấu nối phải hứng chịu trực tiếp toàn bộ điều kiện môi trường khắc nghiệt bên ngoài như mưa bão, nắng gắt, hơi ẩm và bụi mịn. Do đó, nếu hộp đấu nối không đạt chuẩn chống nước và chống bụi, nước mưa hoặc hơi ẩm sẽ dễ dàng xâm nhập gây chập mạch, phóng điện hồ quang, thậm chí gây cháy nổ nguy hiểm.
Giải mã tiêu chuẩn IP Rating (Chỉ số bảo vệ xâm nhập)

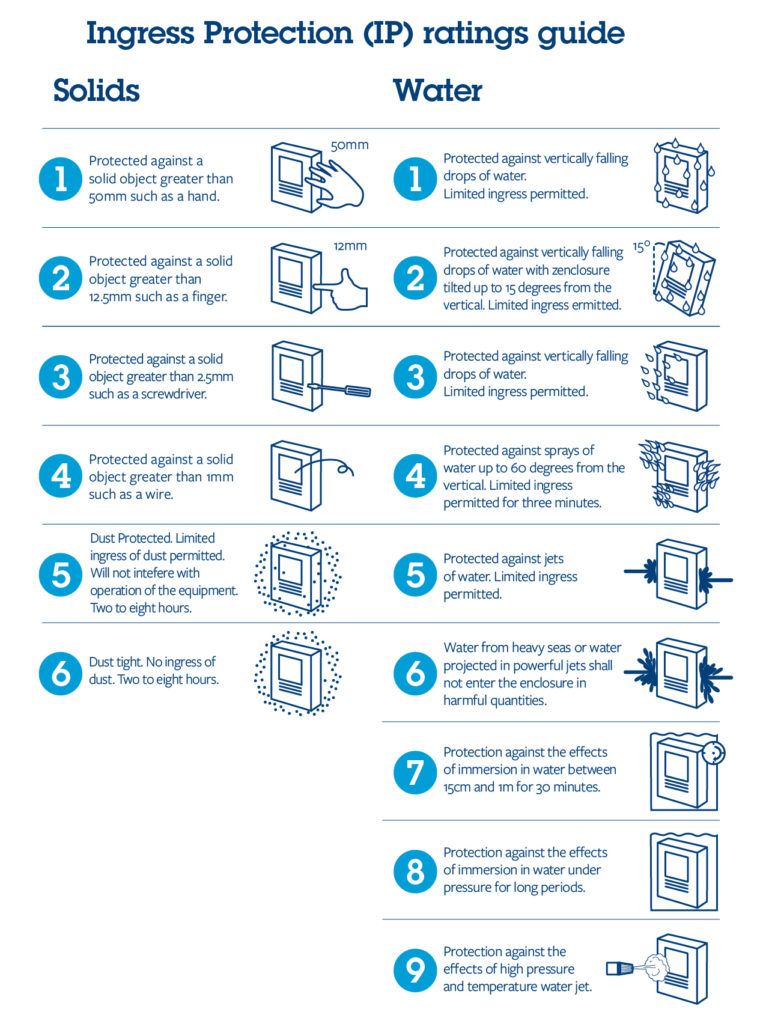

Để đánh giá khả năng bảo vệ của các thiết bị điện tử trước tác động của môi trường ngoại cảnh, người ta sử dụng tiêu chuẩn quốc tế IP (Ingress Protection) do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành.

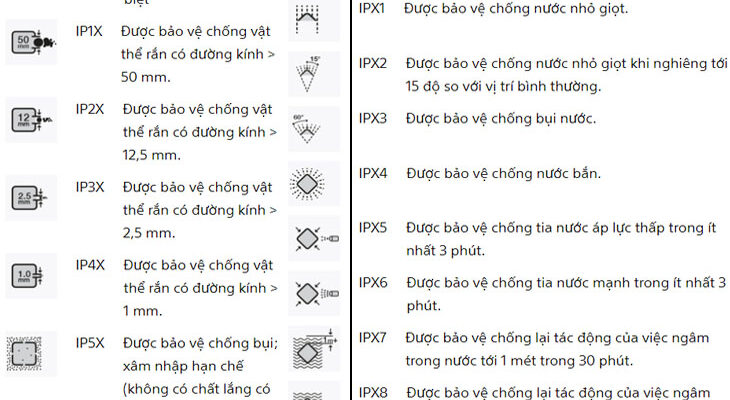

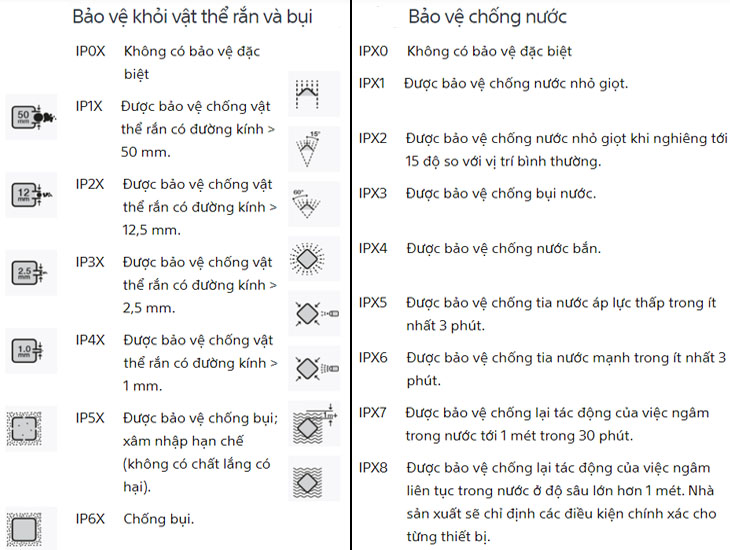

Cấu trúc của một mã IP luôn bao gồm hai chữ số (ví dụ: IP67 hoặc IP68):
1. Chữ số thứ nhất: Khả năng chống bụi (Thang đo từ 0 đến 6)
- Chữ số này thể hiện mức độ bảo vệ thiết bị khỏi sự xâm nhập của các vật thể rắn, từ tay người cho đến các hạt bụi li ti trong không khí.
- Đối với tấm pin năng lượng mặt trời cao cấp, hộp đấu nối bắt buộc phải đạt cấp độ 6 — mức cao nhất, nghĩa là chống bụi hoàn toàn (Dust-tight). Bụi mịn, cát hay các hạt li ti trong không khí tuyệt đối không thể lọt vào bên trong khoang chứa vi mạch.
2. Chữ số thứ hai: Khả năng chống nước (Thang đo từ 0 đến 8)
- Chữ số này thể hiện khả năng chống lại sự xâm nhập của chất lỏng (nước mưa, tia nước, ngập nước).
- Đối với các thiết bị lắp ngoài trời như tấm pin năng lượng mặt trời, hộp đấu nối thường đạt tiêu chuẩn chống nước từ IP67 đến IP68.
Ý nghĩa thực tế của tiêu chuẩn IP67 và IP68 trên hộp đấu nối pin mặt trời
Trong ngành công nghệ năng lượng mặt trời hiện đại, hai mức chuẩn IP phổ biến nhất được các nhà sản xuất Tier 1 áp dụng cho hộp đấu nối của tấm pin năng lượng mặt trời là IP67 và IP68:
1. Tiêu chuẩn IP67
- Ý nghĩa kỹ thuật: Thiết bị được bảo vệ an toàn khỏi tác động của việc ngâm nước trong điều kiện tiêu chuẩn (với độ sâu từ 15cm đến 1 mét trong khoảng thời gian tối đa 30 phút).
- Ứng dụng thực tế: Đảm bảo hộp đấu nối của tấm pin năng lượng mặt trời không bị thấm nước trong những trận mưa dông lớn kéo dài, hoặc khi nước mưa tạt mạnh vào mặt sau tấm pin.
2. Tiêu chuẩn IP68 (Tiêu chuẩn vàng cao cấp)
- Ý nghĩa kỹ thuật: Thiết bị có khả năng hoạt động liên tục trong môi trường nước ở độ sâu lớn hơn 1 mét (theo thông số cam kết cụ thể của nhà sản xuất) mà không bị rò rỉ nước vào bên trong.
- Ứng dụng thực tế: Mang lại sự an tâm tuyệt đối cho các hệ thống tấm pin năng lượng mặt trời lắp đặt tại các khu vực có khí hậu mưa nhiều, độ ẩm cao quanh năm, hoặc các vùng ven biển chịu ảnh hưởng của sương muối và triều cường.
Hậu quả khi sử dụng tấm pin năng lượng mặt trời có hộp đấu nối kém chất lượng
Trên thị trường hiện nay xuất hiện nhiều dòng sản phẩm trôi nổi, không rõ nguồn gốc hoặc đạt chuẩn IP thấp (dưới IP65). Việc sử dụng các tấm pin năng lượng mặt trời kém chất lượng này mang lại những rủi ro khôn lường:
- Ngấm nước mưa gây chập cháy: Khi lớp keo silicone bị lão hóa hoặc vỏ hộp nhựa đạt chuẩn thấp bị nứt vỡ dưới ánh nắng, nước mưa sẽ ngấm vào bên trong hộp đấu nối. Gặp dòng điện một chiều (DC) cường độ cao, nước sẽ tạo môi trường dẫn điện gây chập mạch, làm cháy hộp đấu nối và phá hỏng hoàn toàn tấm pin năng lượng mặt trời.
- Oxy hóa mối hàn vi mạch: Hơi ẩm lọt vào bên trong không thoát ra được sẽ tạo ra hiện tượng ngưng tụ hơi nước, làm rỉ sét các mối hàn đồng bên trong, làm tăng điện trở và sụt giảm nghiêm trọng sản lượng điện phát ra.
- Phát sinh hồ quang điện (DC Arc Flash): Sự suy giảm cách điện tại hộp đấu nối là nguyên nhân hàng đầu gây ra các tia lửa điện hồ quang âm ỉ, tiềm ẩn nguy cơ cháy nổ mái nhà cực kỳ cao.
Giải pháp từ Ánh Dương Solar trong việc kiểm định và lựa chọn thiết bị
Nhằm loại bỏ hoàn toàn các rủi ro về điện và đảm bảo sự an toàn tuyệt đối cho công trình của khách hàng, Ánh Dương Solar luôn tuân thủ nghiêm ngặt các nguyên tắc sau trong quá trình lựa chọn và thi công tấm pin năng lượng mặt trời:
- Cam kết sử dụng pin chính hãng chuẩn Tier 1: Toàn bộ các dòng tấm pin năng lượng mặt trời do Ánh Dương Solar cung cấp đều sử dụng hộp đấu nối đạt chuẩn quốc tế IP67 hoặc IP68, được đúc kín bằng keo chuyên dụng chống lão hóa cao cấp.
- Kiểm tra kỹ thuật trước khi lắp đặt: Kỹ thuật viên kiểm tra trực quan độ khít của nắp hộp đấu nối, gioăng cao su chống nước và các điểm xuất cáp DC của từng tấm pin năng lượng mặt trời trước khi đưa lên mái nhà.
- Thi công đấu nối đạt chuẩn: Đảm bảo các giắc cắm MC4 kết nối từ hộp đấu nối được bấm cos chặt chẽ, vặn siết kín khít chống nước hoàn hảo, kết hợp đi dây gọn gàng trong ống gen bảo vệ chuyên dụng.
Lời kết
Tiêu chuẩn chống nước và chống bụi (IP Rating) trên hộp đấu nối tuy chỉ là một chi tiết kỹ thuật nhỏ nhưng lại đóng vai trò quyết định đến sự an toàn và độ bền của toàn bộ hệ thống. Việc lựa chọn các dòng tấm pin năng lượng mặt trời đạt chuẩn IP67/IP68 chính là lớp khiên bảo vệ vững chắc cho nguồn vốn đầu tư của bạn trước mọi biến động của thời tiết.
Nếu bạn đang tìm kiếm một giải pháp năng lượng mặt trời toàn diện, an toàn tuyệt đối với các dòng tấm pin năng lượng mặt trời chính hãng đạt chuẩn quốc tế, hãy liên hệ ngay với Ánh Dương Solar. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng tư vấn, khảo sát và mang lại sự an tâm bền vững cho công trình của bạn!
